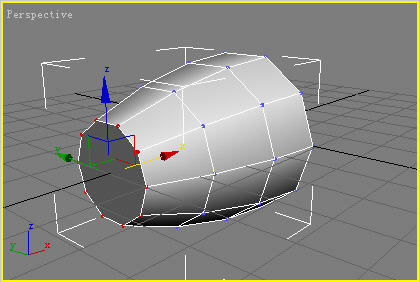

熱門精品專業(1) 制作鋼筆帽頂部的一個小頭。在Create（創建）面板Standard Primitives（標準幾何體）中選擇Cylinder（圓柱）物體，在Left（左）視圖建立出這個Cylinder（圓柱）物體，建立完成后設置圓柱體Height Segments（高度段數）數值為3，Cap Segments（端面段數）數值為1，Sides（邊緣段數）數值為10。繼續在圓柱物體上單擊鼠標右鍵，然后在彈出的快捷菜單中選擇Convert to（轉換為）＞Convert to Editable Poly（轉換塌陷為可編輯多邊形）命令，將圓柱體轉化成Edit Poly的編輯模式。在EditPoly（編輯多邊形）命令中選擇Vertex（點）編輯鋼筆帽頂部的小頭，編輯完成的外部形狀，如圖2-1。
圖2-1

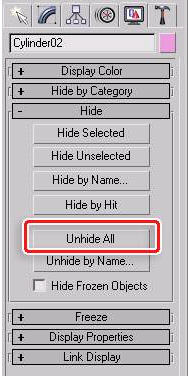

(2) 現在把剛剛制作完成的三個小零件組合在一塊。進入Display（顯示）面板，點擊Unhide All按鈕，把剛才隱藏了的物體全部顯示出來，如圖2-2。
圖2-2

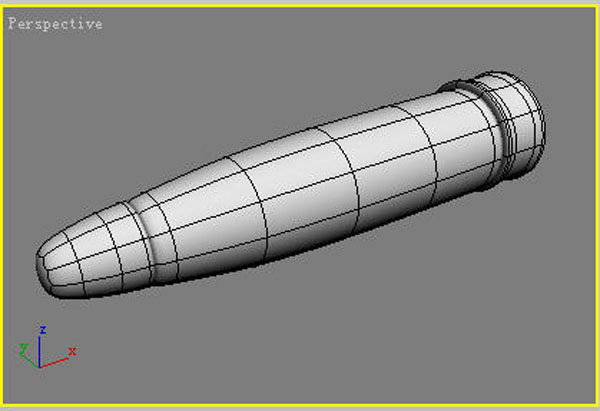

(3) 現在為三個小零件加入光滑效果。在Modify（修改）面板中加入Mesh Smooth（網格光滑）命令，Mesh Smooth（網格光滑）命令的Iterations光滑級別數值設置為2。每個物體的邊緣處效果都不是很好，因為Mesh Smooth（網格光滑）命令是以最近的邊緣做弧線來完成光滑的，所以要繼續對邊緣做Extrude（擠壓）調節。選擇邊緣處的面繼續向前Extrude（擠壓）一小塊后再調節一下整體形狀，效果如圖2-3所示。
圖2-3

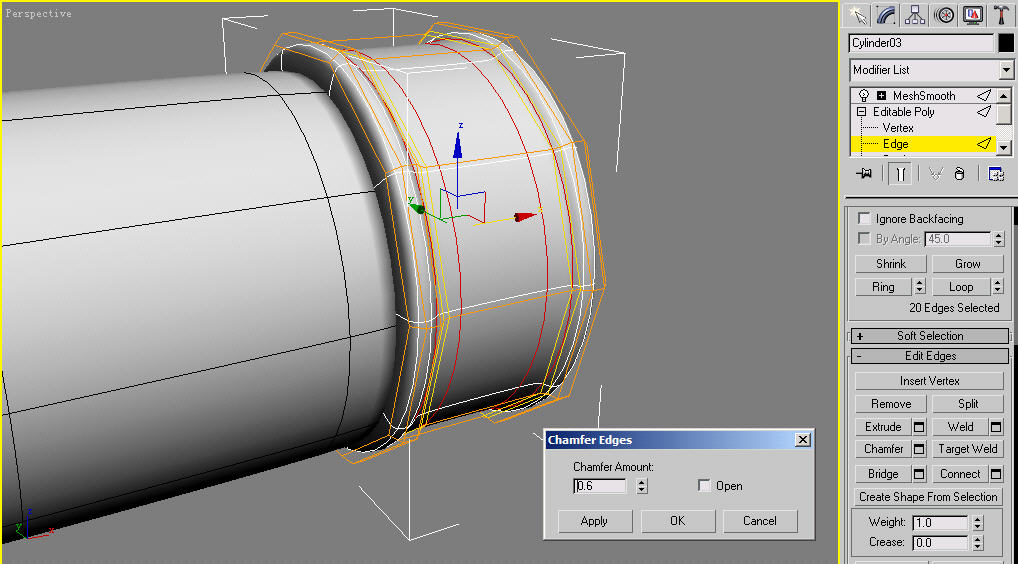

(4) 鋼筆中間部分的效果不是非常理想，關鍵的是棱角處的關系不是非常明顯。在Modify（修改）面板Edit Poly（可編輯多邊形）命令中選擇Edge（邊）編輯模式，選擇中間位置的兩條線，用Chamfer（切角）工具把它們變成雙條線，Chamfer（切角）的數值設置為0.6，因為Mesh Smooth（網格光滑）命令是以最近的邊緣做弧線的，效果如圖2-4。
圖2-4

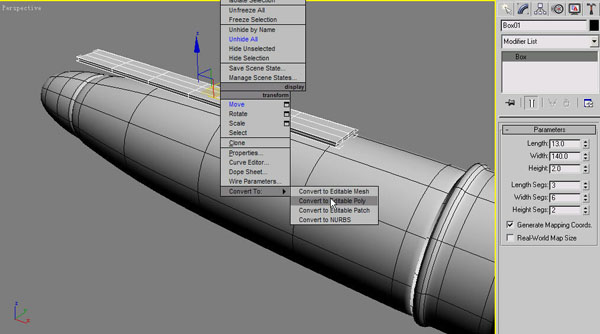

(5) 繼續在Create（創建）面板三維物體中選擇建立Box（長方體）物體，Box（長方體）物體的Length（長）為13，Width（寬）為140，Height（高）為2，內部Length Segs（長度段數）為3，Width Segs（寬度段數）為6，Height Segs（高度段數）為2。接下來在Box（盒子）物體上單擊鼠標的右鍵，在彈出的快捷菜單中選擇Convert to（轉換為）＞Convert to Editable Poly（轉換為可編輯多邊形）命令，將Box（長方體）物體轉化成Edit Poly的編輯模式，如圖2-5所示。
圖2-5

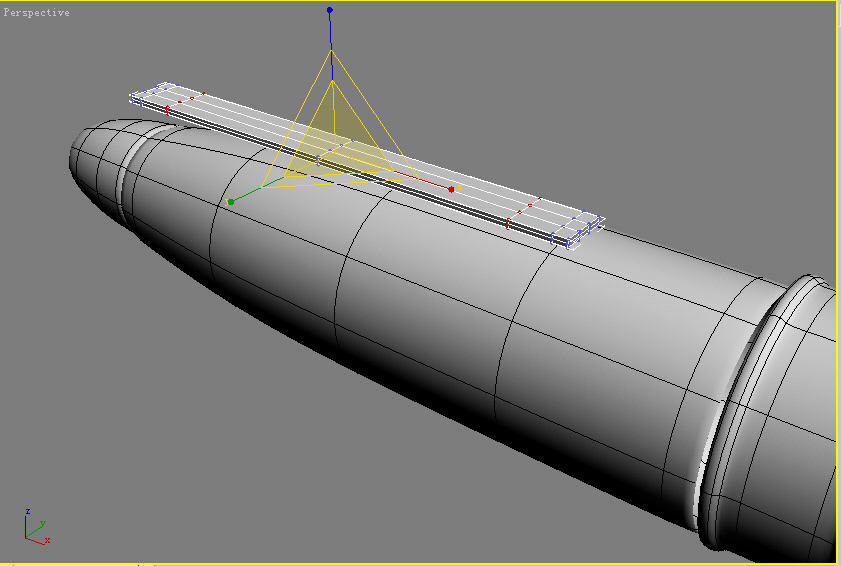

(6) 進入EditPoly（編輯多邊形）命令中選擇Vertex（點）編輯模式，選擇Box（長方體）物體寬度上的三組段，然后用縮放工具向X軸做縮放處理，目的是為了以后加入Mesh Smooth（網格光滑）命令讓邊緣看起來棱角方一些，如圖2-6。
圖2-6

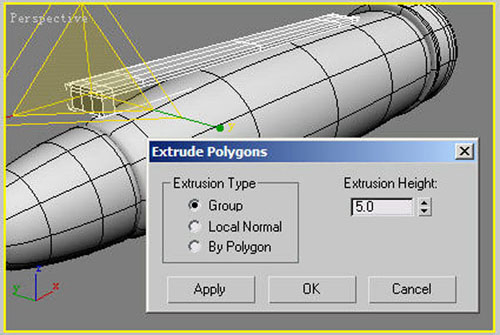

(7) 在Edit Poly（可編輯多邊形）命令中選擇Polygon（多邊形面），編輯選擇Box（長方體）物體底部的面，準備向下擠出新的面，通過Extrude（擠壓）工具擠出向下數值為5，效果如圖2-7。
圖2-7

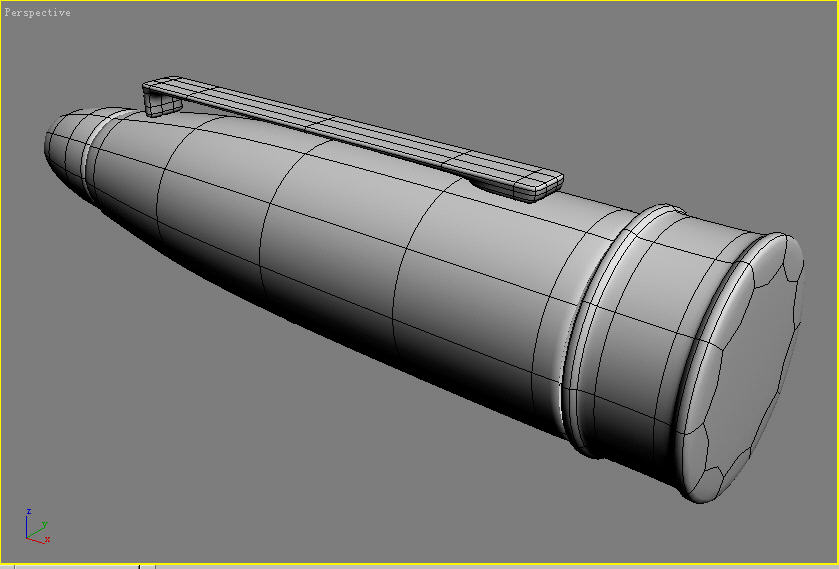

(8) 鋼筆帽別的頭部應該稍微大一些，同樣用Edit Poly（可編輯多邊形）命令中的Polygon（多邊形） Extrude（擠壓），編輯完成后加入Mesh Smooth（網格光滑）命令，Iterations光滑級別數值設置為2，效果如圖2-8所示。
圖2-8
(9) 把鋼筆帽部分鏡像到下邊相應的位置做鋼筆下半部分，適當縮放鏡像鋼筆下身物體的大小和比例，然后調節整體的形狀。通過此方法可以制作一些簡單的模型，注意考慮的是物體邊緣光滑效果和分配的線段數，最終效果如圖2-9所示。
圖2-9
至此，整個鋼筆模型的建模工作就完成了，下一節我們來用Vray渲染器來完成鋼筆材質的制作及最終渲染。
